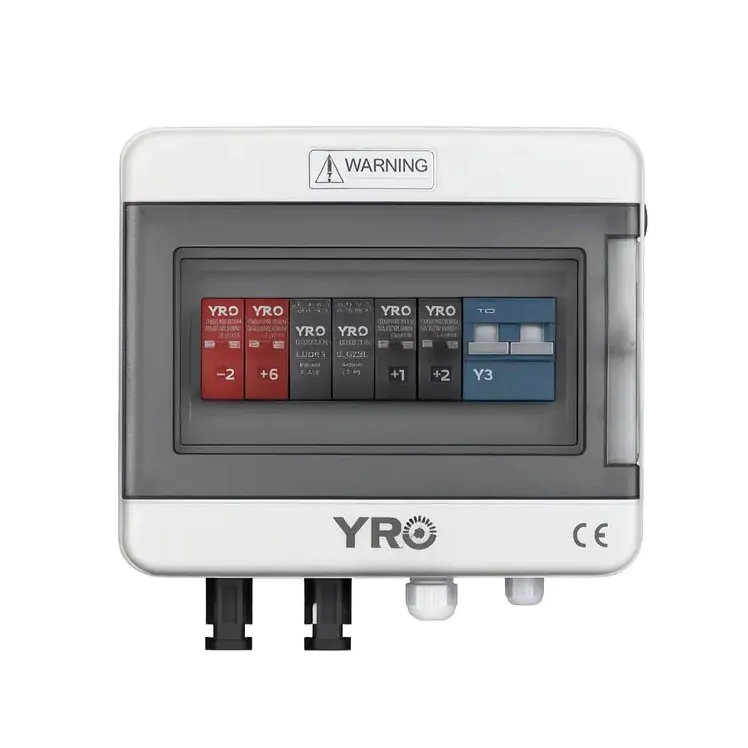

Щиток захисту для сонячних станцій YRO YRPVB-2/1CB PV Combiner Box 600В

Сонячний комбінаторний бокс (PV Combiner Box) використовується у мережевих та автономних сонячних системах. Його основне завдання — об’єднати кілька стрінгів сонячних панелей у один вихід до інвертора та забезпечити захист від перевантажень, коротких замикань і блискавки.

Пристрій оснащений основними елементами: запобіжником DC Fuse для захисту від перевантаження струмом, SPD (розрядником) для захисту від імпульсів напруги, автоматичним вимикачем DC MCB, стандартними конекторами MC4 для підключення панелей, вентиляційним клапаном Vent Valve для запобігання конденсату та системою заземлення Ground Wire для безпеки.

Принцип роботи полягає в тому, що дві стрінги сонячних панелей підключаються до входів MC4. Струм проходить через запобіжники, SPD і MCB, після чого вихід подається на інвертор, який перетворює постійний струм у змінний.

Переваги боксу: підходить для всіх типів сонячних систем, має захист від короткого замикання і перенапруги, оптимізує підключення між панелями та інвертором, оснащений корпусом із класом захисту IP65 (пилонепроникний і водозахищений), працює в діапазоні температур від -25°C до +60°C, простий у монтажі та обслуговуванні.

Основні технічні характеристики: модель YRPVB-2/1CB, номінальна напруга 600 V DC, струм 32 A, два входи (стрінги) та один вихід, матеріал корпусу — полікарбонат, клас захисту IP65, SPD 2P 20–40 kA 600 VDC, запобіжник DC Fuse 15A 1000VDC 10×38 мм, автомат DC MCB 2P 32A 600VDC, робоча температура від -25°C до +60°C.

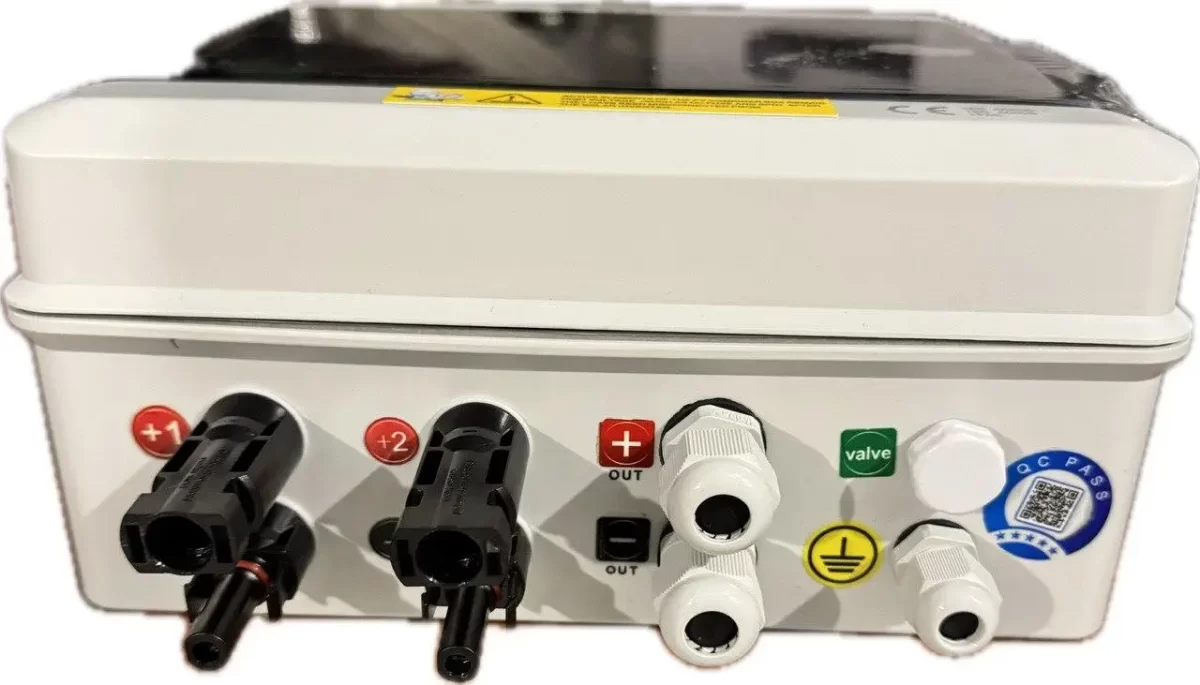

Підключення виконується так: панелі під’єднуються до входів — «–» до синьої зони, «+» до червоної. Вихідні кабелі підключаються до автоматів DC та заземлення, після чого — до інвертора. Монтаж слід проводити тільки при вимкненій напрузі та виключно кваліфікованим електриком.
